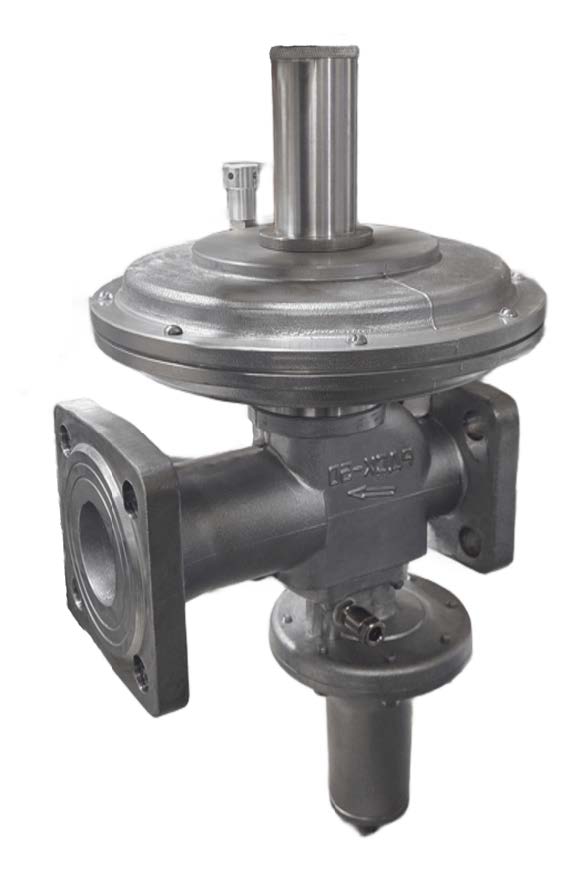

Регуляторы давления газа РДСК-50

Назначение

Нормально открытый, комбинированный регулятор давления газа прямого действия-пружинный (работающий без вспомогательной энергии), со встроенным предохранительно-запорным клапаном, предназначен для снижения входного давления газа на среднее и низкое давление и автоматического поддержания выходного давления в заданных пределах, независимо от изменения входного давления и расхода газа.
Предназначен для использования с газоиспользующим оборудованием в системах динамическим изменениями в расходных характеристиках, где необходима быстрая реакция к изменению расхода и давления, а также в системах газораспределения и газопотребления.

Конструктивные особенности

-Сбалансированная конструкция рабочего клапана позволяет эксплуатацию в различных режимах в т. ч. системах с динамическими изменениями в расходных характеристиках (котлы с горелками);
-Поддержании стабильной работы при минимальных расходах; - Компактная конструкция;
- Простота конструкции и небольшое количество деталей позволяет проводить техническое обслуживание в кратчайшие сроки;
- Низкие эксплуатационные расходы;
-Возможность подключения датчика конечных положений ДКПГ (откр./закр.) к предохранительному клапану регулятора.

● Рекламный материал

Встроенный предохранительно-запорный клапан

Назначение

Предохранительно-запорный клапан предназначен для отключения подачи неагрессивных углеводородных газов, при превышении и понижении рабочего установочного давления сверх допустимых установочных значений.

Особенности:

- Отсутствие наружных рычагов зацепления.
- Удобство обслуживания, исполнительное устройство предохранительно-запорного клапана является съемным и позволяет производить обслуживание без демонтажа корпуса регулятора с трубопровода.
- Свободная ориентация клапана относительно направления установки корпуса.
- Индивидуальная настройка верхнего и нижнего предела срабатывания.
- Простота конструкции и небольшое количество деталей позволяет проводить техническое обслуживание в кратчайшие сроки.
- Возможность подключения датчика конечного положения ДКПГ. откр/закр.

Основные характеристики

Пропусная способность регулятора РДСК-50

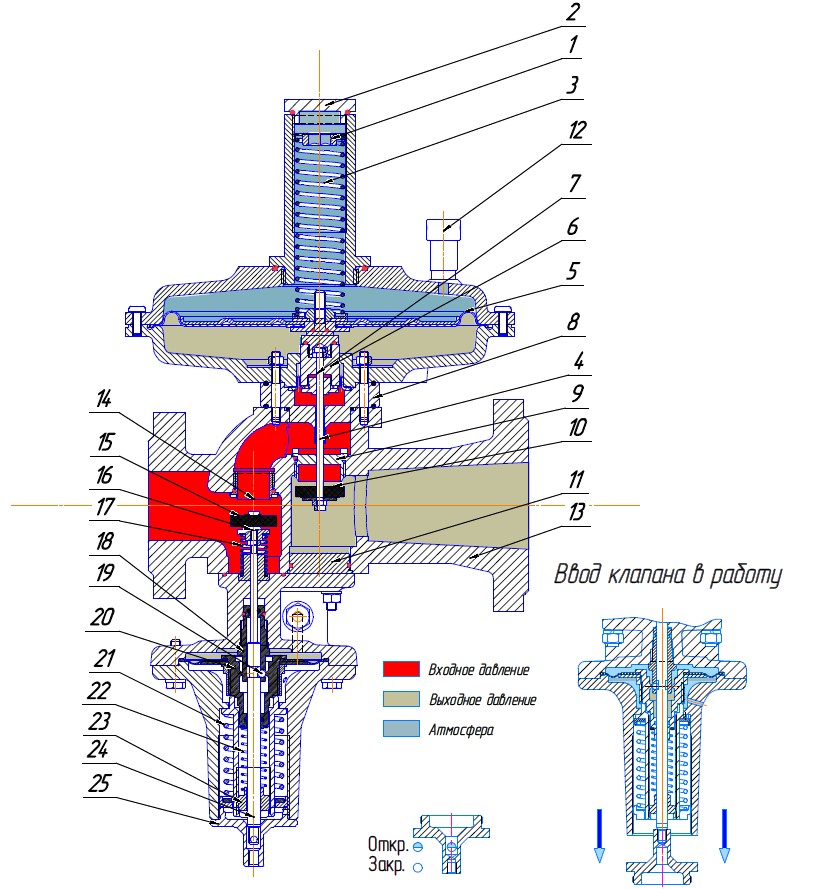

Основные составные части регулятора давления

1 - Гайка нагружная,
2 - Заглушка,
3 - Пружина рабочая,
4 - Шток,
5 - Мембрана,
6 - Поршень,
7 - Узел разгрузки,
8 - Фланец переходник,
9 - Седло сменное,,
10 - Рабочий клапан,
11 - Заглушка,
12 - Антипомпажный клапан,
13 - Корпус регулятора,
14 - Седло клапана,
15 - Рабочий клапан,
16 - Перепускной клапан,
17 - Пружина нагружная,
18 - Сепаратор,
19 - Шарик,
20 - Мембранный блок,
21, 22 - Пружины регулировочные,
23, 24 - Гайки регулировочные,
25 - Заглушка с индикацией положения.

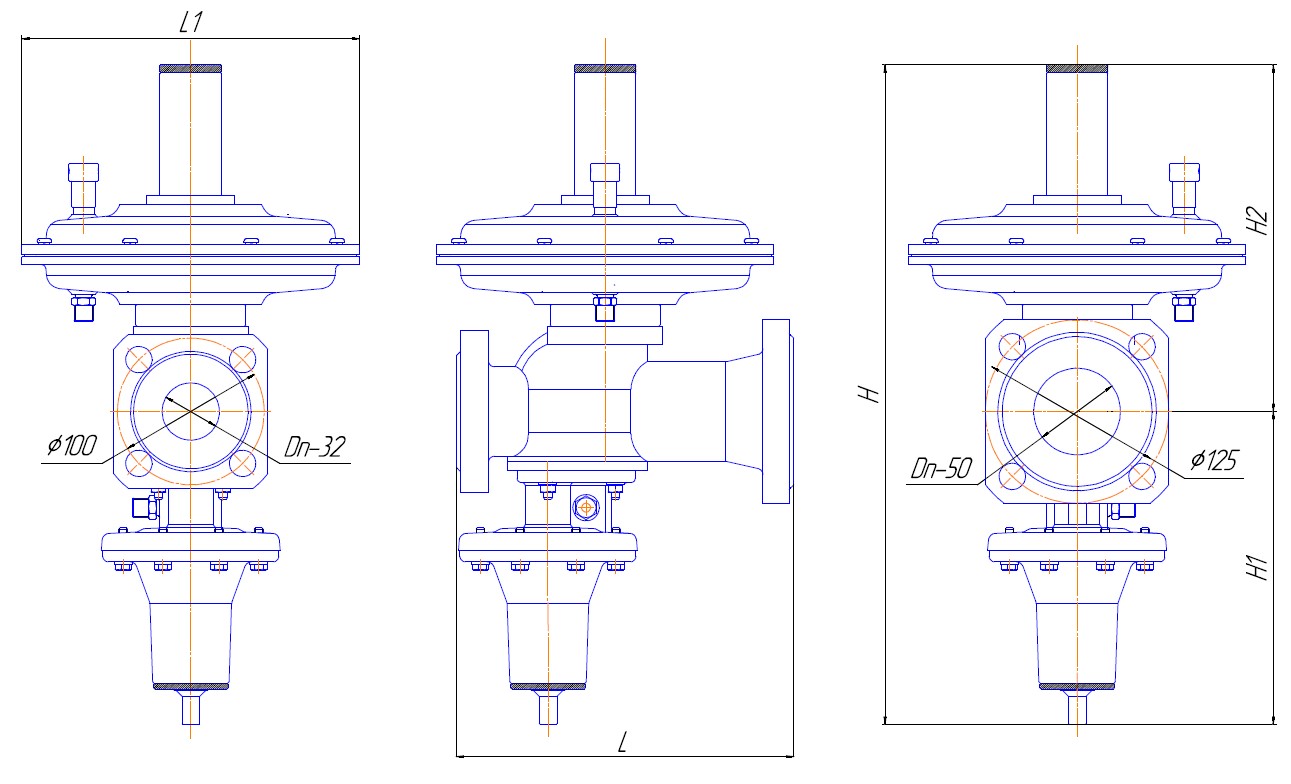

Габаритные размеры регуляторов
