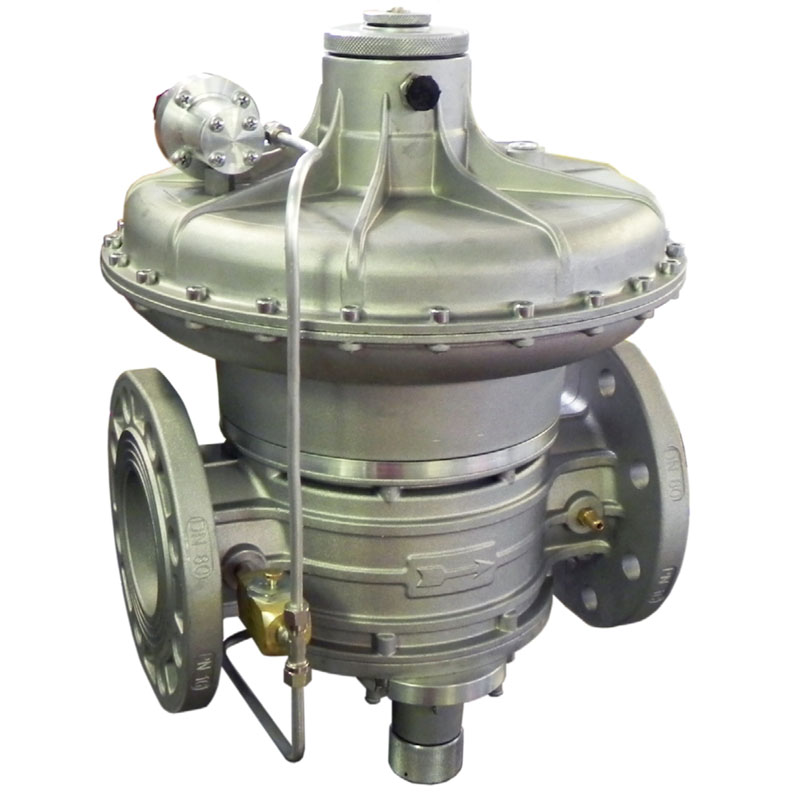

Регуляторы RG/2MB, FRG/2MBH коммунальные
Регуляторы RG/2MB, FRG/2MBH компании MADAS предназначены для редуцирования среднего давления на низкое или среднее, автоматической стабилизации выходного давления на заданном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа (обеспечивается наличием встроенного ПЗК) при аварийном повышении и понижении выходного давления свыше допустимых значений.
Регулятор оснащен предохранительно-сбросным и предохранительно-запорным клапаном, штуцером для отбора давления. Дополнительная опция (для некоторых типов регуляторов) – индикатор положения ПЗК, сигнал от которого заводится на диспетчерский пульт.
Рабочая среда по умолчанию - любой сухой неагрессивный газ. Возможна поставка регуляторов для составных газов в специальном исполнении.
Возможно оснащение регуляторов Ду-32...Ду-50 индикатором положения ПЗК (приобретается отдельно).
Поставка ЗИП для регуляторов Madas - мембраны, пружины.
Пример обозначения регулятора со встроенным шумоглушителем - RB50Z SR160, регулятора для биогаза - RB50ZB R160.
Основные технические характеристики
Марка регулятора Мадас, соответствующего выбранным параметрам, указана в таблице.
| Параметры изделия | Общие характеристики | |||||||
|---|---|---|---|---|---|---|---|---|
| Рабочая среда | метан, сжиженный газ, азот - сухие газы, биогаз | |||||||
| Тип присоединения | DN15...DN50 - муфтовое, согласно EN 10226 DN32...DN100 - фланцевое, согласно ГОСТ 33259-2015 |
|||||||
| Температура окружающей среды, °С | от –40 до +60 | |||||||
| Максимальное рабочее давление, МПа | 0,6 | |||||||
| Точность поддержания выходного давления | ±10% | |||||||
| Монтажное положение | горизонтальное, вертикальное | |||||||
| Материал корпуса | сплав алюминия | |||||||
| Средний срок службы | 40 лет | |||||||
| Диаметр условного прохода, мм | Максимальный расход, нм³/час |
Диапазон настройки выходного давления, кПа | ||||||
| Присоединение муфтовое | 1,5...3,3 | 3,2...6,0 | 5,0...9,5 | 8,5...18,0 | 15,0...35,0* | 30,0...50,0* | 50,0...80,0** | |
| Ду-32 | 1300*** | RB05Z R120 | RB05Z R130 | RB05Z R140 | RB05Z R150 | RB05Z R160 | RB05Z R170 | RB05Z R180 |
| Ду-40 | 1500*** | RB06Z R120 | RB06Z R130 | RB06Z R140 | RB06Z R150 | RB06Z R160 | RB06Z R170 | RB06Z R180 |
| Ду-50 | RB07Z R120 | RB07Z R130 | RB07Z R140 | RB07Z R150 | RB07Z R160 | RB07Z R170 | RB07Z R180 | |
| Присоединение фланцевое | Макс. расход | 1,5...3,3 | 3,2...6,0 | 5,0...9,5 | 8,5...18,0 | 15,0...35,0* | 30,0...50,0* | 50,0...80,0** |
| Ду-32 | 1500*** | RB32Z R120 | RB32Z R130 | RB32Z R140 | RB32Z R150 | RB32Z R160 | RB32Z R170 | RB32Z R180 |
| Ду-40 | RB40Z R120 | RB40Z R130 | RB40Z R140 | RB40Z R150 | RB40Z R160 | RB40Z R170 | RB40Z R180 | |
| Ду-50 | RB50Z R120 | RB50Z R130 | RB50Z R140 | RB50Z R150 | RB50Z R160 | RB50Z R170 | RB50Z R180 | |
| Присоединение фланцевое | Макс. расход | 1,3...2,2 | 2,0...5,5 | 5,0...13,0 | 11,0...20,0 | 17,0...40,0* | 30,0...50,0* | |
| Ду-65 | 3500*** | RB08Z 110 | RB08Z 120 | RB08Z 130 | RB08Z 140 | RB08Z X50 | RB08Z X60 | |
| Ду-80 | 4000*** | RB09Z 110 | RB09Z 120 | RB09Z 130 | RB09Z 140 | RB09Z X50 | RB09Z X60 | |
| Ду-100 | 5000*** | RB10Z 110 | RB10Z 120 | RB10Z 130 | RB10Z 140 | RB10Z X50 | RB10Z X60 | |
| Присоединение муфтовое | Макс. расход | 90...150 | 150...180 | 180...360 | ||||
| Ду-15 | 300 | FBH02Z 110 | FBH02Z 120 | FBH02Z 130 | ||||
| Ду-20 | 450 | FBH03Z 110 | FBH03Z 120 | FBH03Z 130 | ||||
| Ду-25 | 600 | FBH04Z 110 | FBH04Z 120 | FBH04Z 130 | ||||
| Присоединение фланцевое | Макс. расход | 80...150 | 150...250 | 220...300 | ||||
| Ду-32 | 1700 | RBH32Z 110 | RBH32Z 120 | RBH32Z 130 | ||||
| Ду-40 | RBH40Z 110 | RBH40Z 120 | RBH40Z 130 | |||||
| Ду-50 | RBH50Z 110 | RBH50Z 120 | RBH50Z 130 | |||||
| Ду-65 | 5000 | RBH08Z 110 | RBH08Z 120 | RBH08Z 130 | ||||
| Ду-80 | 6900 | RBH09Z 110 | RBH09Z 120 | RBH09Z 130 | ||||
| Ду-100 | 7000 | RBH10Z 110 | RBH10Z 120 | RBH10Z 130 | ||||
| Присоединение фланцевое | Макс. расход | 150...250 | 230...350 | 300...450 | ||||
| Ду-100 - нет встроенного ПСК | 7400 | RB610 X10 | RB610 X20 | RB610 X30 | ||||
* - регуляторы с усиленной мембраной. |
||||||||
