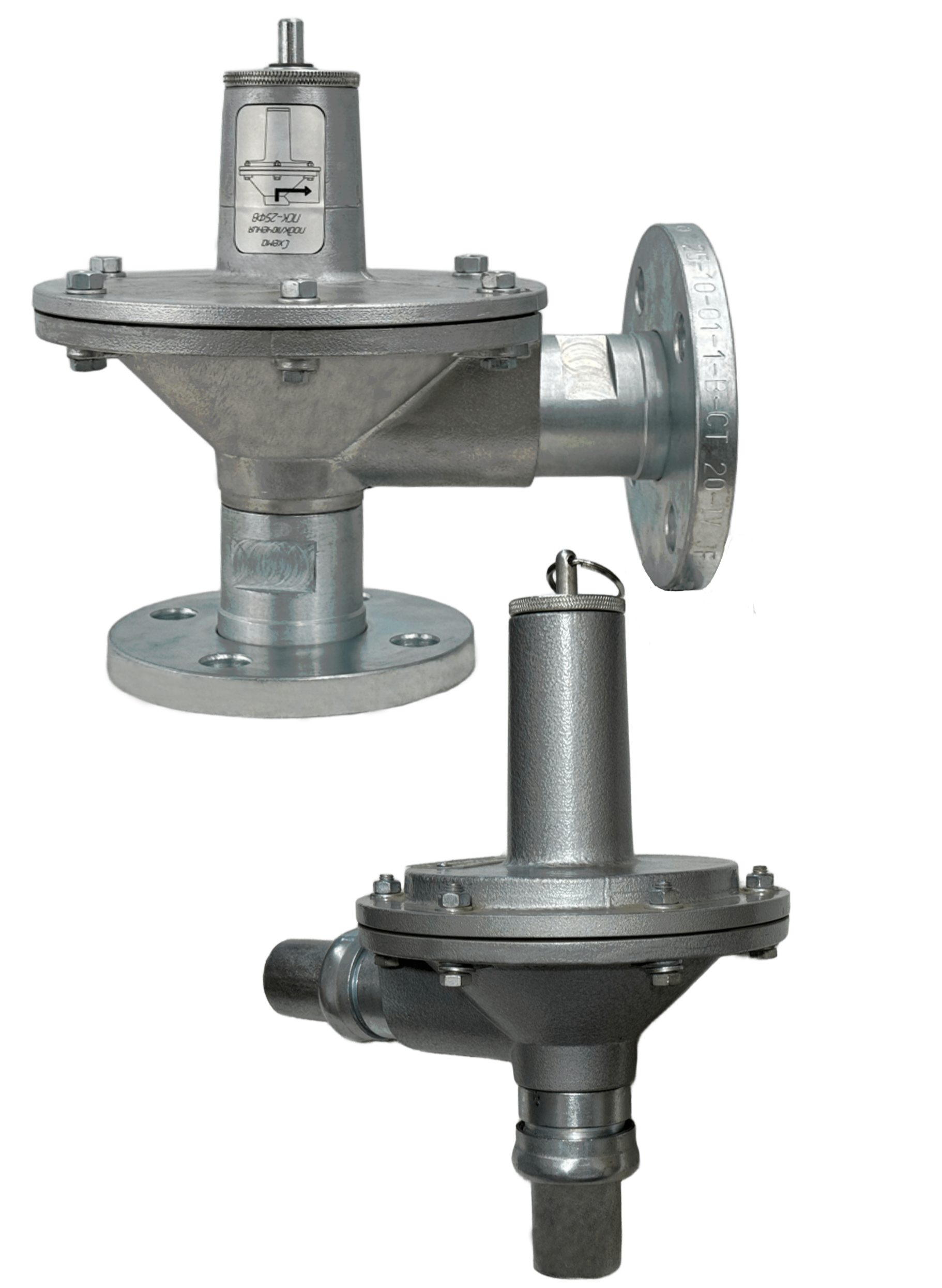

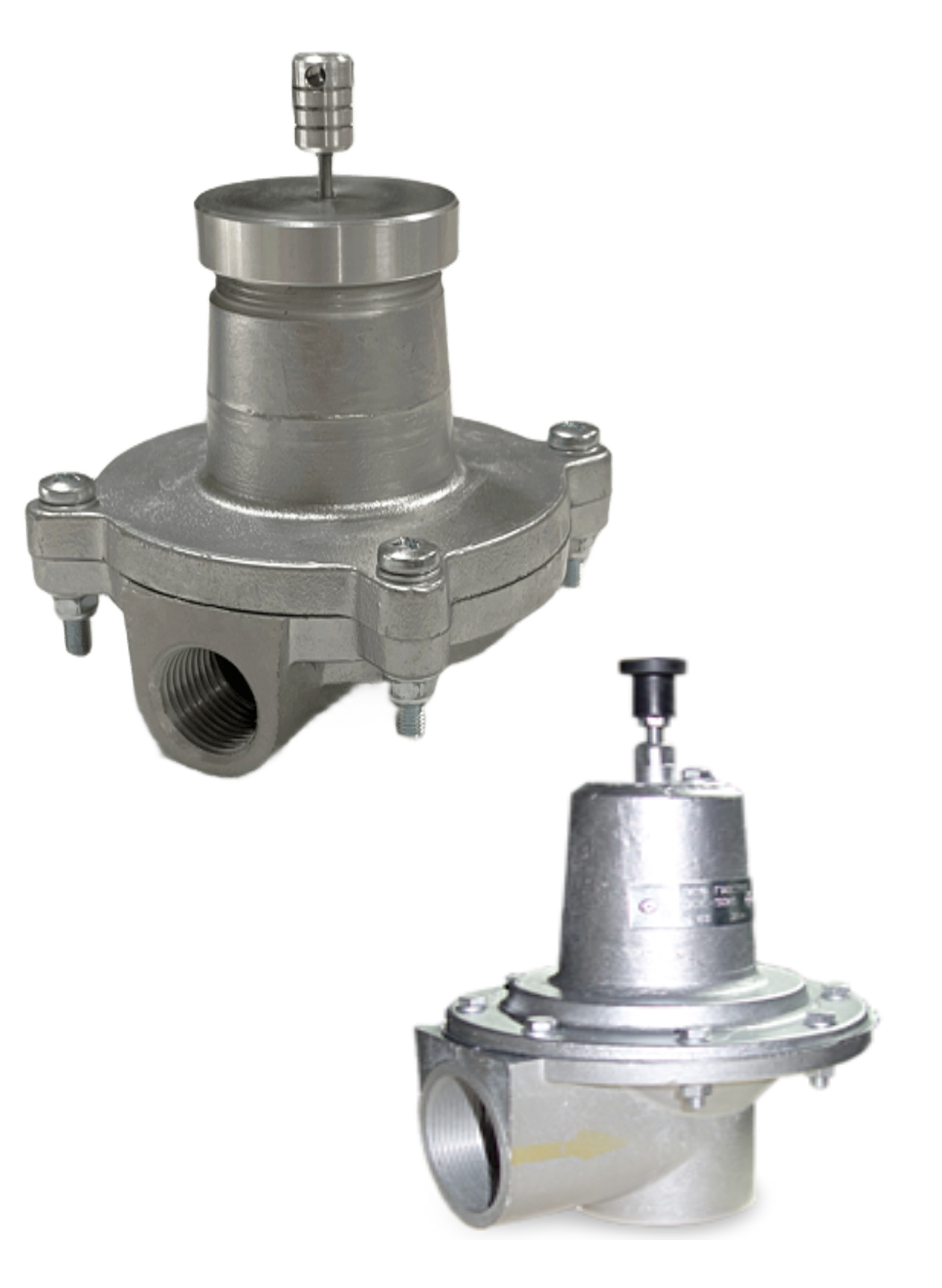

Клапаны ПСК, КПС предохранительные сбросные
Клапаны предохранительные сбросные ПСК, КПС предназначенны для сброса газа за регулятором давления, в случае кратковременного превышения давления газа сверх установленного.
Сбросные клапаны КПС-Н(С), ПСК-20Н(С), ПСК-25Н(В) и ПСК-50Н(С, В) устанавливаются на газопроводах низкого, среднего и высокого давления.
Клапаны бывают пружинные и мембранные. Пружинные клапаны ПСК снабжены устройством для их принудительного открытия и контрольной продувки с целью предотвращения прикипания, примерзания и прилипания золотника к седлу, а также для удаления твердых частиц, попавших между уплотнительными поверхностями.
Основные технические характеристики
| Наименование параметра или характеристики |
ПСК-20Н1-1 |
ПСК-20Н1-2 |
ПСК-20Н-1 |
ПСК-20Н-2 |
ПСК-20С |
ПСК-20С1 |
| Регулируемая среда |
Природный газ по ГОСТ 5542-2022 |
| Температура окружающей среды, °C |
от -40 до +45 |
| Диаметр условного прохода DN, мм |
20 |
| Диапазан настройки срабатывания клапана, кПа |
от 1 до 3,5 |
от 3 до 10 |
от 2 до 3,5 |
от 3 до 10 |
от 8 до 120 |
от 100 до 300 |
| Тип соединения |
Муфтовое |
| Присоединительные размеры |
Входное отверстие |
G 1/2 |
| Выходное отверстие |
G 3/4 |
| Габаритные размеры, мм, не более |
Диаметр |
86,5 |
| Высота |
140 |
| Срок службы, лет |
10 |
| Масса, кг, не более |
0,5 |
| Наименование параметра или характеристики |
ПСК-25Н/3,7 |
ПСК-25Н/11 |
ПСК-25Н/16 |
ПСК-25Н/25 |
ПСК-25Н/50 |
ПСК-25Н/86 |
ПСК-25Н/100 |
| Регулируемая среда |
Природный газ по ГОСТ 5542-2022 |
| Температура окружающей среды, °C |
от -40 до +45 |
| Диаметр условного прохода DN, мм |
3,7 (0,037) |
11 (0,11) |
16 (0,16) |
25 (0,25) |
50 (0,5) |
86 (1,2) |
100 (1,0) |
| Диапазан настройки срабатывания клапана, кПа |
от 1,6 до 3,7 |
от 3 до 11 |
от 10 до 16 |
от 16 до 25 |
от 35 до 50 |
от 16 до 86 |
от 20 до 100 |
| Тип соединения |
Муфтовое |
| Присоединительные размеры |
На входе и выходе - резьба трубная цилиндрическая внутренняя по ГОСТ 6357-81, дюймы |
G 1-B |
| Габаритные размеры, мм, не более |
Диаметр |
160 |
| Высота |
200 |
| Срок службы, лет |
10 |
| Масса, кг, не более |
3 |
| Наименование параметра или характеристики |
ПСК-50Н/5 |
ПСК-50Н/20 |
ПСК-50Н/50 |
ПСК-50Н/125 |
ПСК-50Н/300 |
ПСК-50Н/700 |
ПСК-50Н/1000 |
| Регулируемая среда |
Природный газ по ГОСТ 5542-2022 |
| Температура окружающей среды, °C |
от -40 до +45 |
| Диаметр условного прохода DN, мм |
50 |
| Диапазан настройки срабатывания клапана, кПа |
от 1 до 5 |
от 5 до 20 |
от 20 до 50 |
от 50 до 125 |
от 125 до 300 |
от 300 до 700 |
от 700 до 1000 |
| Тип соединения |
Муфтовое |
| Присоединительные размеры |
На входе и выходе - резьба трубная цилиндрическая внутренняя по ГОСТ 6357-81, дюймы |
G 2 |
| Габаритные размеры, мм, не более |
Диаметр |
220 |
| Высота |
245 |
| Срок службы, лет |
10 |
| Масса, кг, не более |
5 |
| Наименование параметра или характеристики |
КПС-Н |
КПС-С-1 |
КПС-С-2 |
КПС-С-3 |
| Регулируемая среда |
Природный газ по ГОСТ 5542-2022 |
| Температура окружающей среды, °C |
от -40 до +45 |
| Диаметр условного прохода DN, мм |
20 |
| Диапазан настройки срабатывания клапана, кПа |
от 1,9 до 5,5 |
от 7,5 до 22,5 |
от 22,5 до 90 |
от 90 до 360 |
| Тип соединения |
Муфтовое |
| Присоединительные размеры |
На входе и выходе - резьба трубная цилиндрическая внутренняя по ГОСТ 6357-81, дюймы |
G 3/4 |
| Габаритные размеры, мм, не более |
Строительная длина |
65 |
| Диаметр |
220 |
| Высота |
245 |
| Срок службы, лет |
10 |
| Масса, кг, не более |
0,5 |
Основные составные части
| Мембранный |
|
 |
| 1 - Корпус |
| 2 - Седло |
| 3 - Направляющая |
| 4 - Клапан |
| 5 - Направляющая клапана |
| 6 - Мембрана |
| 7 - Мембранная тарелка |
| 8 - Шток |
| 9 - Пружина |
| 10 - Нагрудная втулка |
| 11 - Крышка |
| 12 - Заглушка |
| Поршневой |
|
 |
| 1 - Корпус |
| 2 - Седло |
| 3 - Клапан в сборе |
| 4 - Пружина |
| 5 - Винт нагружной |
| 6 - Крышка |
| 7 - Заглушка |
